双法兰远传差压变送器：精准测量的工业“神经末梢”

　　双法兰远传差压变送器作为工业自动化领域的核心仪表，凭借其抗干扰、耐恶劣工况的特性，在石油化工、电力、制药等行业中承担着液位、流量、压力等参数的连续监测任务。其核心原理是通过物理隔离与压力传递机制，将复杂工况下的介质压力转化为标准化电信号，为控制系统提供可靠数据支撑。


　　一、压力感知：隔离膜片与毛细管的协同作用

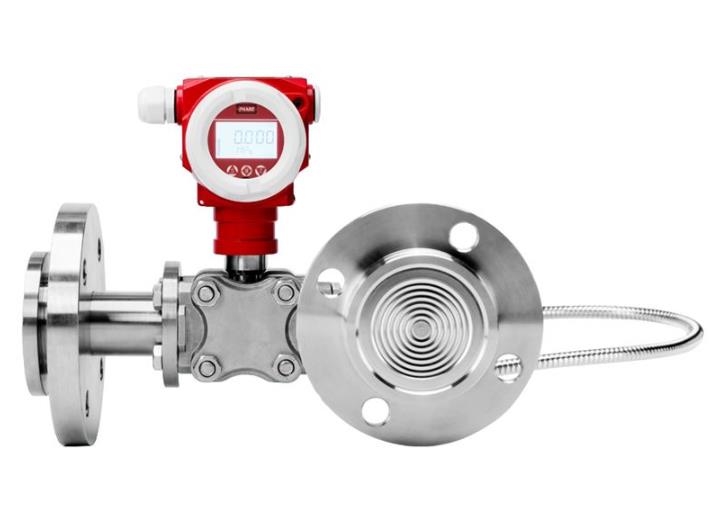

　　双法兰远传差压变送器由两个带不锈钢隔离膜片的法兰、硅油填充的毛细管及差压传感器组成。当容器内液位变化时，下方法兰承受液柱静压与大气压的叠加作用，上方法兰仅受大气压影响。两法兰间的压力差通过硅油传递至毛细管，形成与液位高度成正比的线性压力信号。对于密闭容器，上方法兰需接入气相区域，利用气相压力相互抵消的特性，消除容器压力对液位测量的干扰。

　　二、信号转换：敏感元件与电路板的精密协作

　　压力差经毛细管传递至变送器主体后，由压阻式或电容式敏感元件捕获形变位移。压阻式传感器通过惠斯通电桥将形变转化为电阻变化，电容式传感器则利用膜片位移导致的电容差值生成电信号。电路板对原始信号进行放大、滤波及温度补偿处理，消除环境温度波动对测量精度的影响，最终输出4-20mA工业标准信号或数字信号，实现与DCS、PLC等控制系统的无缝对接。

　　三、技术优势：复杂工况下的稳定性能

　　1.介质隔离：通过隔离膜片与硅油填充系统，避免腐蚀性、高粘度或易结晶介质直接接触传感器，延长设备寿命。

　　2.温度适应性：采用DC200系列硅油或高温硅油，适应恶劣温度环境。

　　3.抗干扰设计：低容积充液腔减少温度波动影响，阻尼调节功能抑制压力脉冲干扰，确保信号稳定性。

　　4.灵活安装：支持同侧垂直、异侧水平及分体式安装，毛细管长度可达7.5米，满足大型储罐、反应釜等场景需求。

　　四、应用场景：工业流程的关键监测节点

　　双法兰远传差压变送器广泛应用于以下领域：

　　1.液位测量：在原油储罐、化工反应釜中实现高精度液位监控。

　　2.流量计算：通过孔板、文丘里管等节流装置测量流体流量。

　　3.压力监测：在锅炉汽包、蒸汽管道中监测压力变化，保障设备安全。

　　4.密度测量：利用差压与介质密度的数学关系，推算液体密度值。

　　双法兰远传差压变送器通过物理隔离与智能信号处理技术，构建起工业现场与控制系统之间的可靠数据桥梁。其抗干扰能力、环境适应性及测量精度，使其成为复杂工况下至关重要的监测设备，为工业自动化升级提供坚实的技术支撑。
